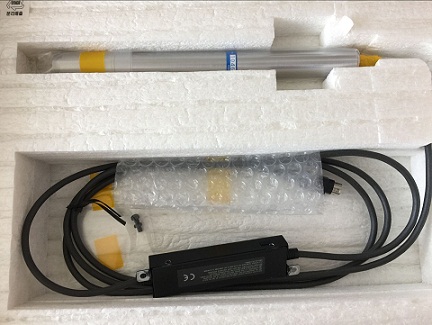

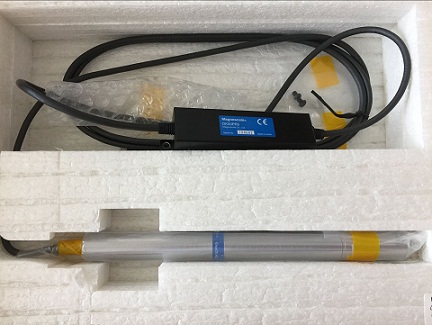

上海歐可電子科技有限公司SONY傳感器到貨照片

發表于：2018年05月17日瀏覽量：

導讀：日本索尼Magnescale 高精度測量探規DK50/100系列: 高精度,堅固型探規,適用安裝于各種機器高度規DK50/DK100:DK50PR5,DK50NR5,DK100PR5,DK100NR5,精度2μm，分辨率0.5μm，測量行程50mm/100mm，出線纜最長可達22m,A/B/Z三相差動信號輸出（符合EIA-422標準），內建式原點。配用產品MG系列，LY71,LY72,LT30...

SONY傳感器

日本索尼Magnescale 高精度測量探規DK50/100系列:

高精度,堅固型探規,適用安裝于各種機器
高度規DK50/DK100:DK50PR5,DK50NR5,DK100PR5,DK100NR5,精度2μm，分辨率0.5μm，測量行程50mm/100mm，出線纜最長可達22m,A/B/Z三相差動信號輸出（符合EIA-422標準），內建式原點。配用產品MG系列，LY71,LY72,LT30

產品特點：

日日本索尼Magnescale 高精度測量探規DK50/100系列特點

1.量測范圍:50mm/1.97",100mm/3.94"
2.精度：2μm(DK50PR5/50NR5),4μm(DK100PR5/100NR5)
3.解析度：0.5μm
4.適用于各種工廠作業環境.
5.高量測力(DK50PR5/100PR5)
6.低量測力(DK50NR5/100NR5)
7.直接連接至A/B相數顯器

技術參數：

型號名稱		DK50NR5	DK50PR5	DK100NR5	DK100PR5
輸出		A/B/Z三相差動信號輸出(符合EIA-422標準)
解析度*1		0.5μm
量測范圍		50mm		100mm
精度(溫度20℃)		2μm		4μm
量測力(溫度20℃)	向上	__	4.9N以下	__	4.9N以下
	側向	0.9±0.4N		1.8±0.65N
	向下	1.3±0.5N		2.1±0.55N
原點		1點(距離轉軸1mm)
最大反應速度		250 m/min
耐震動(10 to 2000 Hz)		150 m/s2
耐沖擊(11ms)		1500 m/s2
保護等級		IP50	IP64	IP50	IP64
作業溫度		0℃ to 50℃
儲存溫度		-20℃ to 60℃
電源電壓		DC +5V
消耗功率		1 W 以下
線纜長度*2		約2.5m
線纜直徑		?20 0-0.013mm
重量*3		大約360g		大約630g
量測頭		DZ-122(按裝螺絲M2.5)
輸出線纜長度		最長22m
保證行程次數		保證能量測至少5百萬次而不產生暴沖
配件		+ P M4*5螺絲(2個),說明書
